重要的是要注意，如果有人直接接觸帶電導體，則過電流保護裝置將無法工作。為什么？因為流經人體到大地的電流太低而無法操作設備，但通常足以產生致命的電擊。

不再使用電壓操作設備，但為完整起見，它們由串聯在接地導體中或在設備的金屬制品與輔助接地電極之間的線圈組成。該設備檢測到金屬制品相對于大地的電壓上升，并在發生這種情況時使斷路器跳閘。

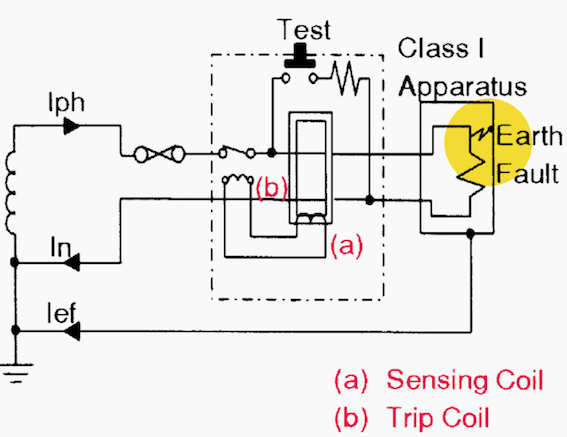

電流操作的設備以不同的原理工作，如圖1所示的單相系統。當電路無故障時，相導體（Iph）中流動的電流與中性線（In）中流動的電流相同。

如果發生接地故障，一些電流（Ief）將通過接地路徑流回電源，從而使流經相線和中性線的電流不平衡。

通常通過使相線和中性線穿過鐵芯平衡變壓器來測量這種不平衡。任何電流不平衡都會產生最終的磁通量，該磁通量會被傳感線圈吸收，如果達到預定水平，

則會導致跳閘線圈工作。

操作設備所需的電流不平衡因應用而異。

但是，當提供RCD來防止電擊時，RCD的額定剩余工作電流（使設備無法正常工作的電流不平衡）應不超過30 mA ，剩余工作時的工作時間應不超過40 ms電流為150 mA。

如今，大多數用電設備在母線中均采用了分體式設計，并帶有一體式RCD，可為插座的電路提供漏電保護。該設備不限于單相系統。

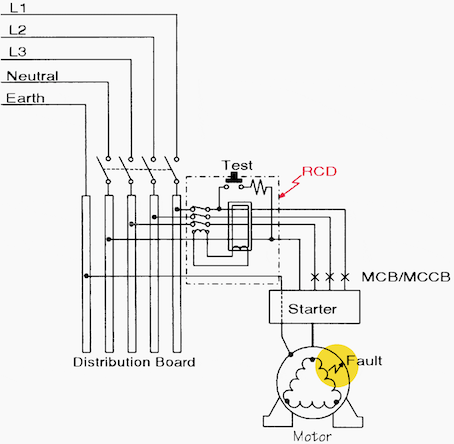

圖2說明了一個三相RCD，它從一個三相配電板連接到電源，并連接到電動機。在這種特殊情況下，RCD可以設置為在大約500 mA的泄漏電流下運行，因為它提供了防止間接接觸的保護

盡管are平衡法不是唯一使用的方法，但該技術已用于高壓系統。例如，另一種檢測接地故障電流的方法是使用電流互感器監視在供電點流入接地導體的電流量。如果電流超過特定值，斷路器將操作以切斷電源。

這種故障特征意味著不應依賴RCD作為防止直接接觸傷害的唯一手段。另一個原因是，為了使RCD在直接接觸的情況下工作，必須至少有30 mA的電流流過“受害者”。

由于《工作中的電力法規》旨在防止傷害，并且由于RCD不能在直接接觸的情況下防止傷害，因此將其用作唯一的防止直接接觸傷害的手段將不太可能滿足法律的要求。話雖如此，該設備在提供附加保護以防止傷害方面的價值不可低估。
